Lesson Learned

In diesem Kapitel geht es darum folgende Dinge zu verstehen und zu können

• Programmkonzeption
  • Vorgehensweise bei der Lösung von Programmierproblemen
• Notationen
  • Pseudocode
  • Struktogramme
  • Programmablaufpläne

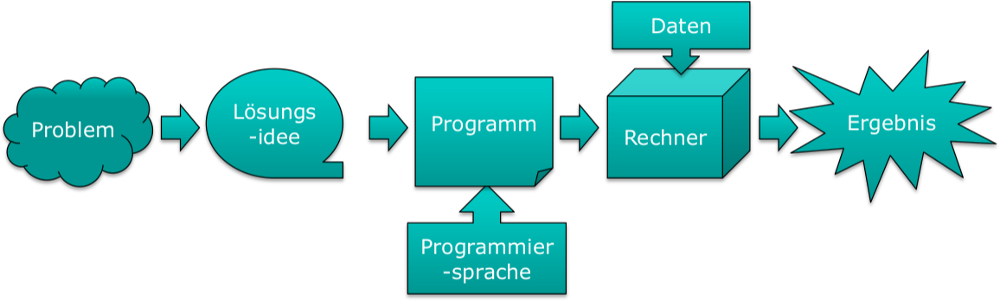

Vom Problem zur Lösung

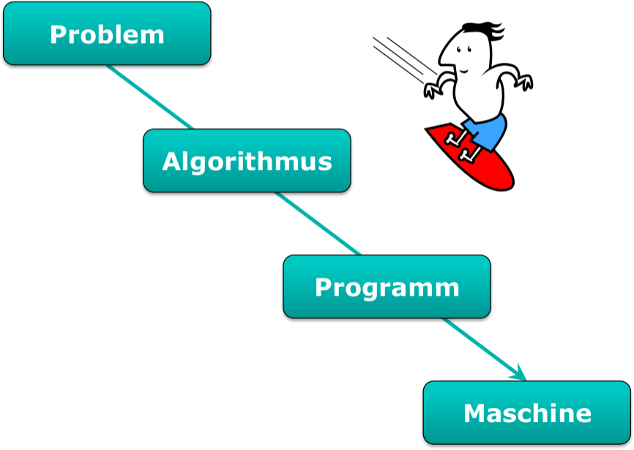

Einfaches Wasserfallmodell

Der Robuste Fahrkartenautomat

Anforderungen:

• Fahrpreise zwischen 0,90 € und 19,90 € in 0,10 € Abständen
• Bezahlung mit Scheinen (10 €, 5 €) und Münzen (kein “Rotgeld”)
• Rückgabe von Wechselgeld mit möglichst wenigen Münzen
• Es können beliebig viele Münzen und Scheine im Automaten sein
• Zur Bezahlung benutzte Münzen können als Wechselgeld verwendet werden

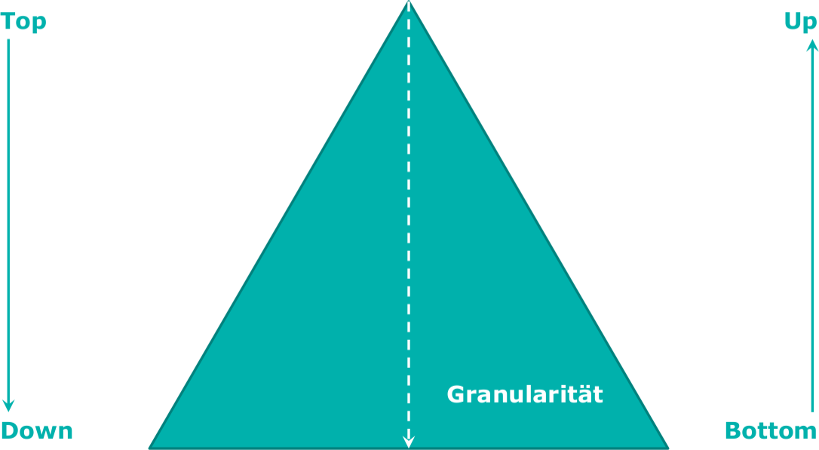

Top-Down & Bottom-UP

Pseudocode

Pseudocode ist eine abstrahierte, textuelle Darstellung eines Programms

Beispiele

theQuestion= 2*b || !(2*b)

Beispiele

doIt() || !doIt();
// try();

Programmablaufpläne

Programmablaufpläne verwenden im Hauptsächlichen folgende Elemente

Symbol	Beschreibung
	Kontrollpunkt
	Verbindung zum nächsten Element
	Operation / Tätigkeit
	Unterprogramm ausführen
	Ein- und Ausgabe
	Verzweigung / Entscheidung

Freundschaftsalgorithmus

Struktogramme

Motivation

• Flussdiagramme sind fehleranfällig und unübersichtlich
• Beschränkung der Verzweigung und Reduzierung des Umfangs

Konventionen

• Ein Eingang, ein Ausgang
• Umfang maximal eine Seite
• Rücksprünge werden vermieden
• Pro Modul ein Diagramm

Strucktogramm - Anweisungen

• Beispiel:
  • Wertzuweisung
  • Ein- und Ausgabeanweisungen
  • Aufruf einer Bibliotheksfunktionen

Strucktogramm - Bedingung und Auswahl

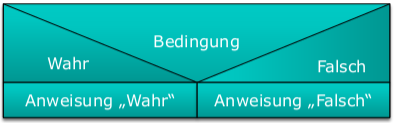

Verzweigungen in Programmen Bedingung

• If-Else in Java

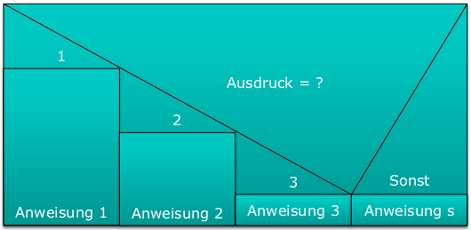

Mehrfachverzweigungen

• Switch-Case in Java

Strucktogramm - Schleifen

Fußgesteuerte Schleifen

• Anweisungen werden mindestens einmal ausgeführt
• do-while in Java

Kopfgesteuerte Schleifen

• Anweisungen werden auch beim ersten Mal erst nach Prüfung der Bedingung ausgeführt
• While oder For in Java

Strucktogramm - Sonstiges

Rücksprung

• Ende der Methode
• return in Java

Aufruf eines Unterprogramms

• Aufruf einer Funktion in Java

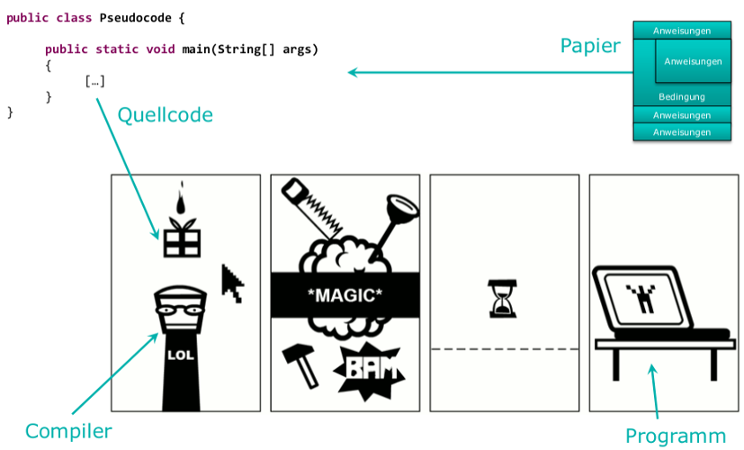

Vom Papier zum Programm
